Meine Station - Ausrüstung für den Amateurfunk.







Saphir TSB-3301, Diamond X-300, Sirio Tornado 27

An der Mastspitze befindet sich eine Diamond X-300, auf der linken Seite eine Saphir TSB-3301 und auf der rechten Seite eine Sirio Tornado 27 für die Bänder von 40 meter bis 10 meter. Etwas weiter unten befindet sich an einem Ausleger eine Big-Wheel für den SSB Betrieb im 2 meter Band. Die Spitze der Diamond X-300 befindet sich ca. 16 Meter über Grund, die Saphir TSB-3301 und Big-Wheel befinden sich etwa 10 Meter über Grund. Die Grundhöhe meiner Station beträgt 97 Meter üNN.





























Sirio Tornado 27 als Kurzwellenantenne für 40 bis 10 Meter.



Die Sirio Tornado 27 ist eine Lambda 5/8 Antenne für das 10 bzw 11 meter Band. Mechanisch ist sie 7,20 meter lang und besteht aus Alurohren die miteinander verschraubt werden. Die Sirio Tornado 27 besitzt im Fusspunkt keinen Kurzschluss, der Strahler ist gegen Masse isoliert und ideal für den Betrieb mit einem Antennentuner auf den Bändern von 40 meter bis 10 meter geeignet. Ich habe mich für diese Antenne entschieden weil ich keine Möglichkeit habe grosse und lange Antennen für die Kurzwelle zu montieren. Ich nutze die Sirio Tornado 27 auf den Kurzwellenbändern 40 - 10 meter mit gutem Erfolg. Im 10 meter Band habe ich das SWR am oberen Ende der Antenne auf ein SWR von 1,1 bei 28,500 Mhz eingestellt. Im 30 meter Band sowie im 15 meter Band besteht bei der Sirio Tornado 27 ebenfalls eine Resonanz mit einem SWR unter 2.

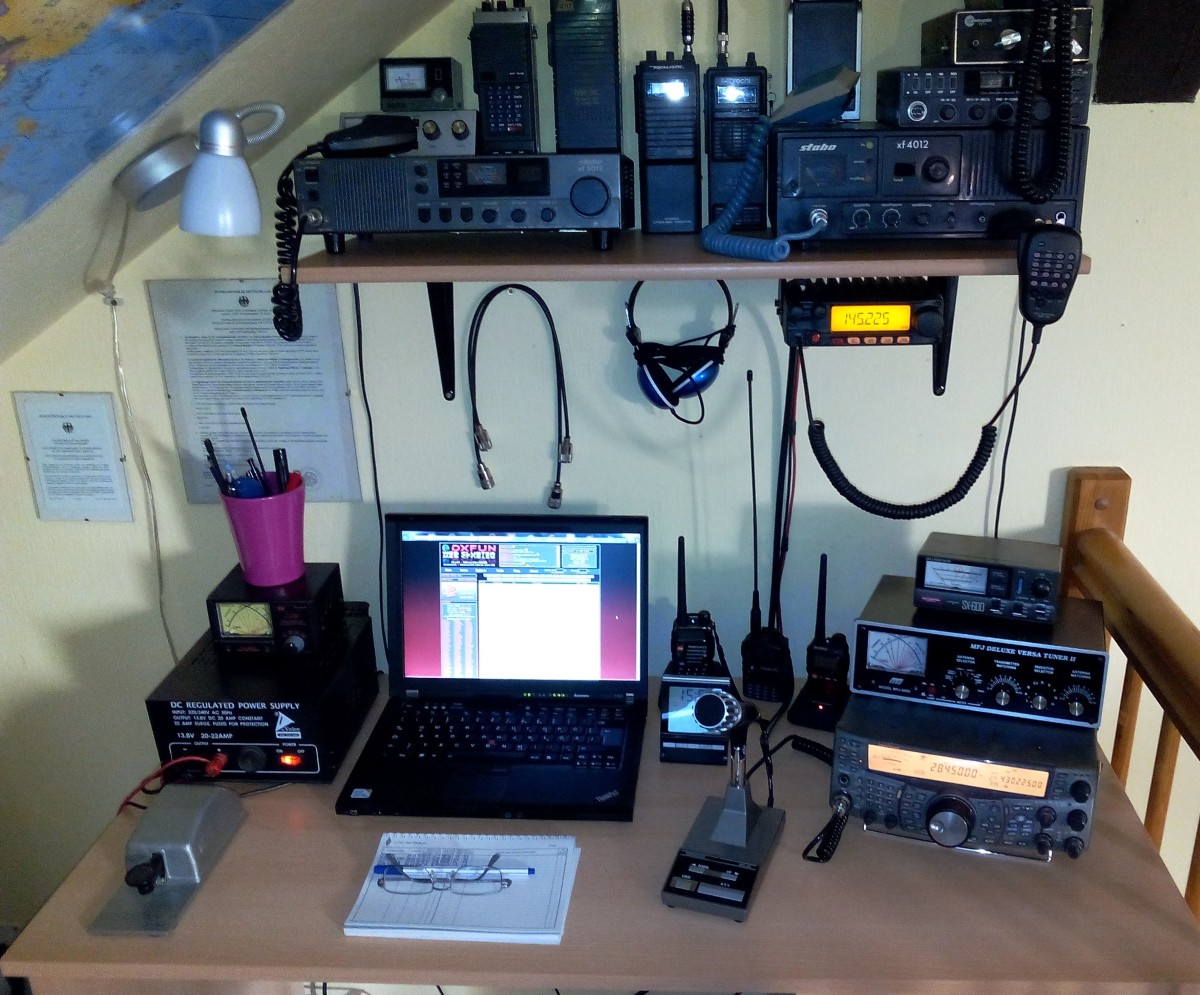

Amateurfunkstation für Kurzwelle, VHF/UHF und 23cm

Amateurfunkstation für Kurzwelle sowie 50 Mhz, VHF, UHF und 23 cm.

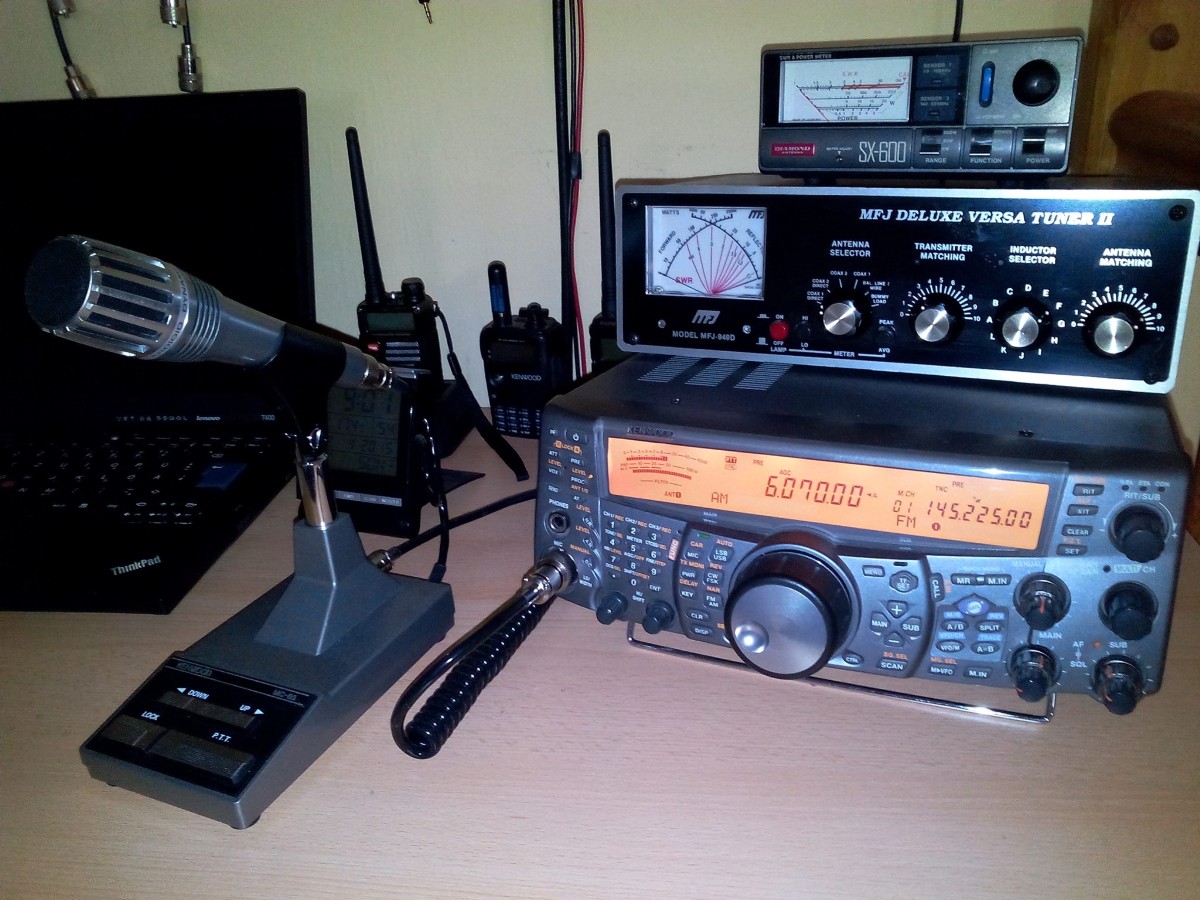

Kenwood TS-2000 X mit Standmikrofon Kenwood MC-60.

Kenwood TS-2000 X mit Standmikrofon Kenwood MC-60.

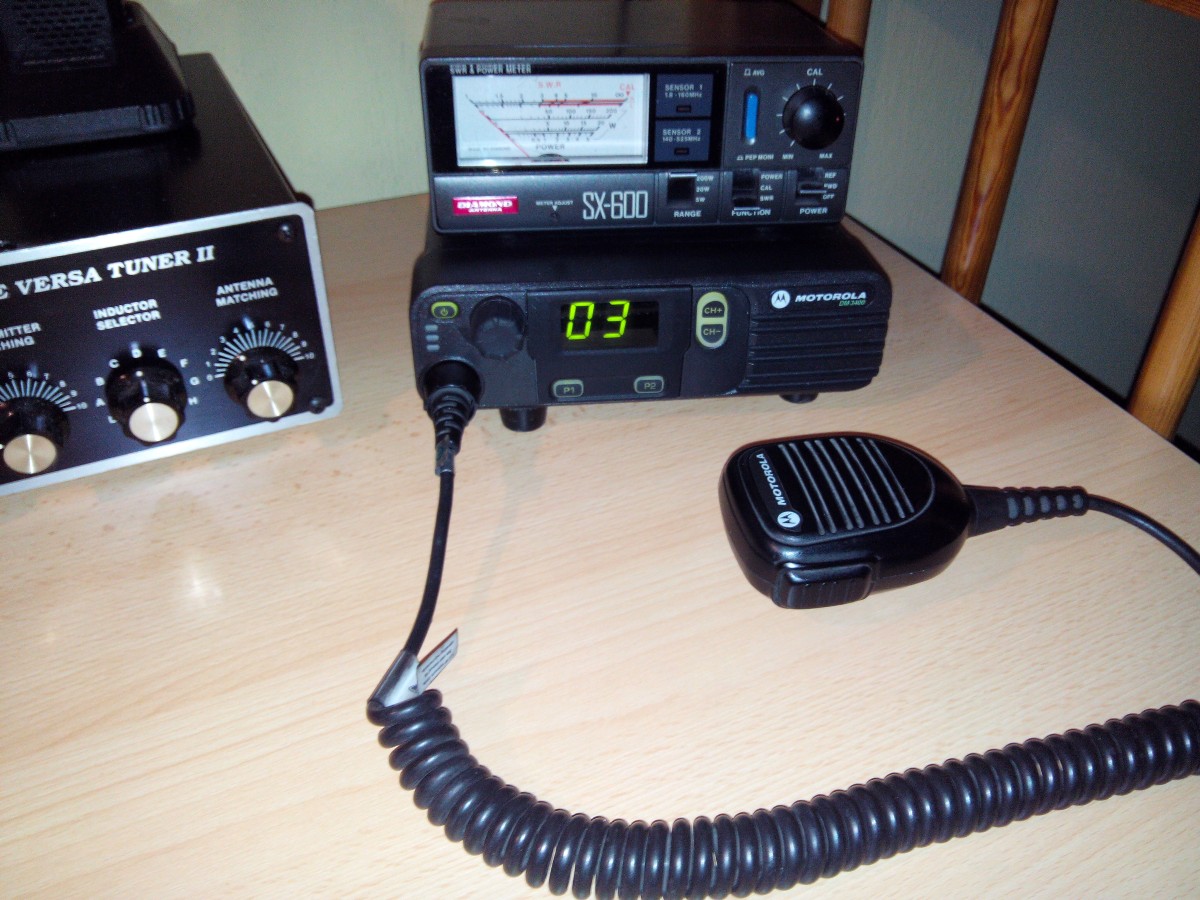

Motorola DM-3400 digital / analog Hybrid DMR 70 cm

Motorola DM-3400 digital sowie analog 70 cm Hybrid DMR Transceiver.





































Baofeng UV-5R Plus, Kenwood TH-F7E, Baofeng UV-3R.

Baofeng UV-5R Plus, Kenwood TH-F7E mit Diamond SRH-805, Baofeng UV-3R Plus.













































Lenovo Thinkpad L420.

Lenovo ThinkPad L420. (Intel Core I5 3.2 Ghz und 4 GB DDR3 Ram).





































DL1OFC/M Mobile Funkausrüstung im Skoad Fabia.

DL1OFC/M Mobile Funkausrüstung im Skoda Fabia.







































Diamond NR-770 R auf Sirio Mag-145 PL Magnetfuß.

Diamond NR-770 R Dualband Antenne für 145/430 Mhz auf einem Magnetfuß Sirio Mag-145 PL.



































Yaesu FT-7800 R/E VHF/UHF Mobilfunkgerät.

Yaesu FT-7800 R/E VHF/UHF Dualband Mobilfunkgerät.

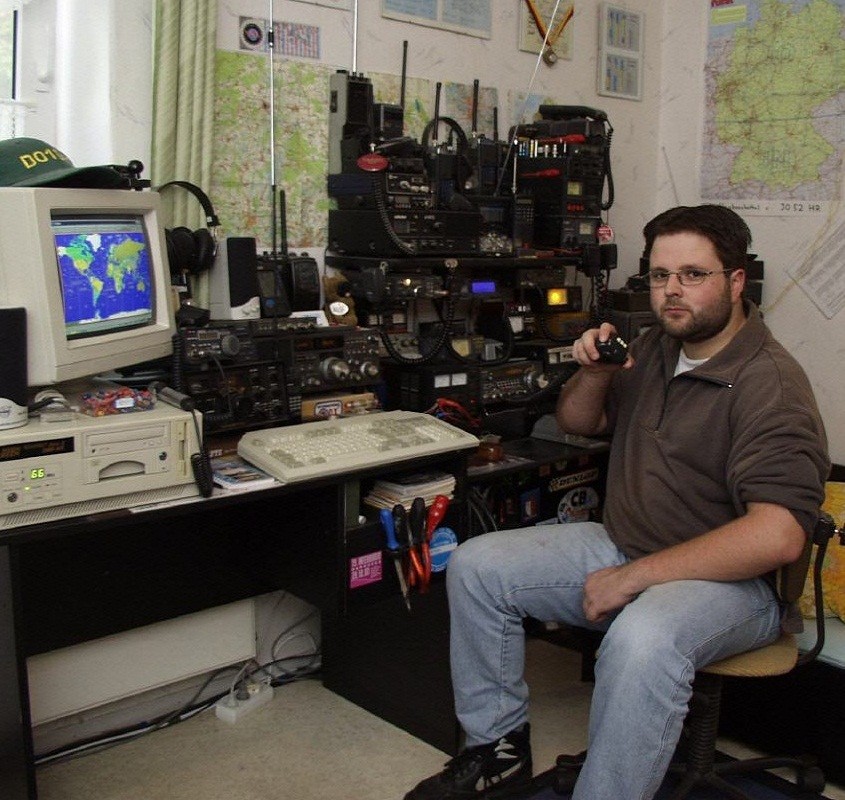

Meine Station im Jahr 1998 damals noch als DO1OFC.

Meine Station im Jahr 1998, damals noch als DO1OFC.
